Installer des panneaux solaires sur votre toiture est un excellent investissement, mais encore faut-il que l'installation respecte les normes électriques en vigueur. La norme NFC 15-100 est la référence incontournable pour toute installation électrique basse tension en France. Comment s'applique-t-elle à votre projet photovoltaïque ? Quelles sont vos obligations concrètes ? Ce guide complet vous explique tout ce que vous devez savoir pour une installation solaire conforme et sécurisée.
Qu'est-ce que la norme NFC 15-100 ?
La norme NFC 15-100 est la norme française qui régit les installations électriques basse tension dans les bâtiments résidentiels, tertiaires et industriels. Publiée par l'AFNOR (Association Française de Normalisation) et régulièrement mise à jour, elle définit les règles de conception, de réalisation et d'entretien des installations électriques.
Son objectif principal est de garantir la sécurité des personnes et des biens contre les risques électriques : électrocution, incendie d'origine électrique, surtensions et courts-circuits. Concrètement, elle impose des exigences sur le dimensionnement des câbles, la protection des circuits, la mise à la terre, le nombre minimal de prises par pièce, et bien d'autres aspects de l'installation électrique domestique.
Toute installation électrique neuve ou rénovation importante doit être conforme à la NFC 15-100 pour obtenir l'attestation de conformité délivrée par le Consuel (Comité National pour la Sécurité des Usagers de l'Électricité). Sans cette attestation, le gestionnaire de réseau Enedis ne procédera pas à la mise en service de votre installation.
La dernière version de la norme intègre désormais des dispositions spécifiques pour les sources de production d'énergie décentralisées, dont font partie les installations photovoltaïques résidentielles.
La NFC 15-100 s'applique-t-elle aux installations solaires ?
La réponse est oui, mais pas à l'ensemble de l'installation. Pour bien comprendre, il faut distinguer les deux parties d'une installation photovoltaïque :
- Le côté courant continu (DC) : il s'agit de la partie qui va des panneaux solaires jusqu'à l'entrée de l'onduleur. Cette partie produit du courant continu et est régie par le guide UTE C 15-712-1, un document technique spécifiquement dédié aux installations photovoltaïques raccordées au réseau.
- Le côté courant alternatif (AC) : il s'agit de la partie qui va de la sortie de l'onduleur jusqu'au tableau électrique général de votre habitation, puis au réseau public. Cette partie tombe directement sous le champ d'application de la norme NFC 15-100.
Le guide UTE C 15-712-1 complète la NFC 15-100 en traitant les spécificités du courant continu photovoltaïque : protection contre les surintensités côté DC, sectionnement, câblage des chaînes de modules, et protection contre les défauts d'isolement. Il est tout aussi important que la NFC 15-100 pour assurer la conformité globale de votre installation solaire.
En résumé, les deux normes sont complémentaires et doivent être respectées simultanément pour que votre installation soit considérée comme conforme par le Consuel et par votre assureur.
Les obligations électriques pour une installation photovoltaïque
Entrons dans le détail des exigences techniques que vous devez respecter pour que votre installation solaire soit conforme à la norme NFC 15-100 et au guide UTE C 15-712-1.

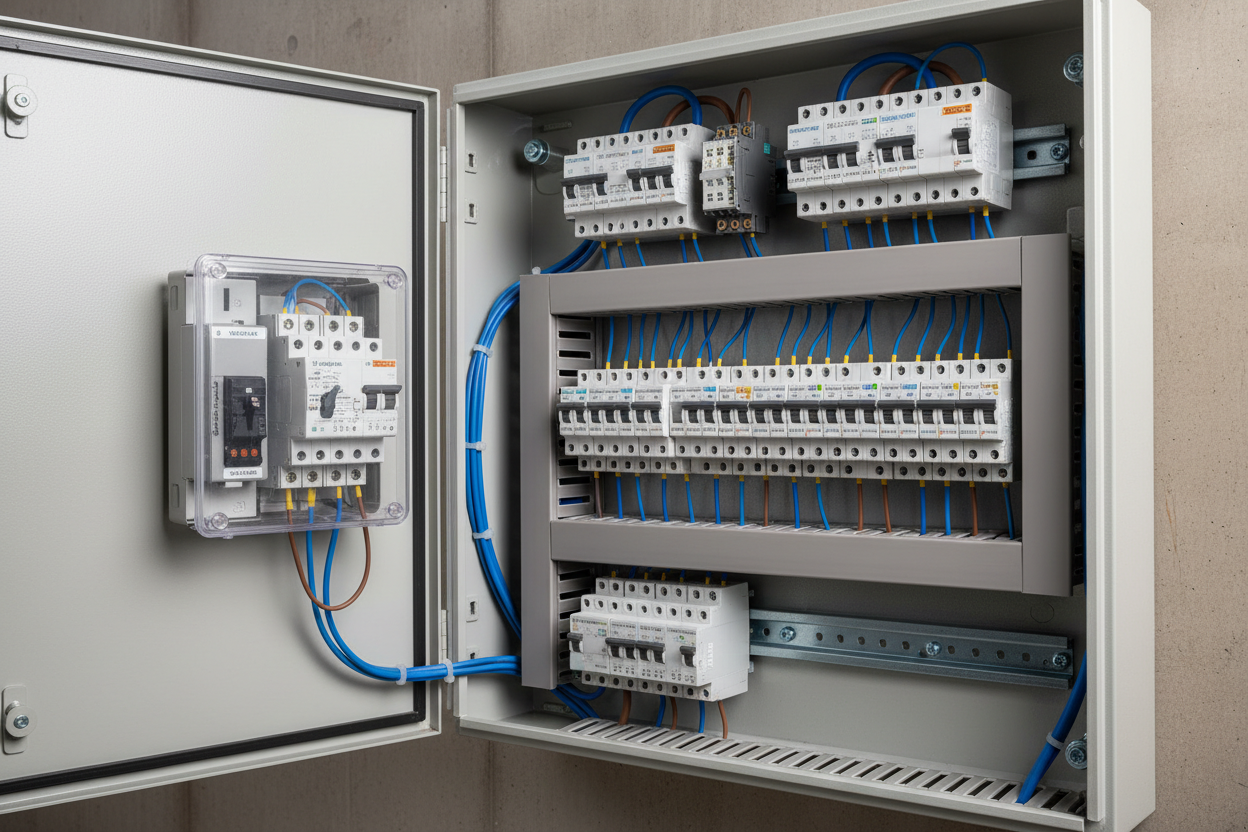

Le coffret de protection AC
Le coffret de protection AC (courant alternatif) est l'élément central de la conformité côté norme NFC 15-100. Il se place entre la sortie de l'onduleur et le tableau électrique principal de votre logement. Voici ce qu'il doit contenir :
- Un disjoncteur dédié : le circuit photovoltaïque doit disposer de son propre disjoncteur magnéto-thermique, calibré en fonction de la puissance de l'onduleur (généralement 16A ou 20A pour les installations résidentielles). Il ne faut jamais raccorder l'onduleur sur un circuit existant.
- Un interrupteur différentiel 30 mA : de type A (obligatoire, car les onduleurs peuvent générer des composantes continues) ou de type B (recommandé pour certains onduleurs sans transformateur). Ce dispositif protège les personnes contre les risques d'électrocution par contact indirect.
- Un parafoudre (protection contre les surtensions) : obligatoire dans certaines zones géographiques à risque de foudre (niveau kéraunique élevé) et fortement recommandé partout. Le parafoudre AC protège l'onduleur et le tableau électrique contre les surtensions d'origine atmosphérique ou dues à des manœuvres sur le réseau.
Ce coffret doit être installé à proximité immédiate du tableau électrique principal, dans un endroit accessible pour permettre les interventions de maintenance et de sécurité. L'ensemble doit être correctement repéré avec des étiquettes normalisées indiquant la présence d'une source de production photovoltaïque.
Le coffret de protection DC (côté panneaux)
Côté courant continu, le coffret de protection DC assure la sécurité de la partie de l'installation située entre les panneaux et l'onduleur. Conformément au guide UTE C 15-712-1, il doit comporter :
- Un interrupteur-sectionneur DC : il permet de couper le courant continu provenant des panneaux avant toute intervention sur l'onduleur. Ce dispositif est indispensable pour la sécurité des techniciens et des installateurs.
- Des fusibles DC : calibrés en fonction du courant de court-circuit des chaînes de panneaux (string). Ils protègent les câbles et les modules contre les surintensités, notamment en cas de défaut d'isolement ou de courant inverse entre chaînes parallèles.
- Un parafoudre DC : installé au plus près des panneaux, il protège les modules et l'onduleur contre les surtensions induites par la foudre. Il est particulièrement important lorsque la distance entre les panneaux et l'onduleur est supérieure à 10 mètres.
Ce coffret est généralement installé à proximité de l'onduleur ou directement en toiture, selon la configuration de l'installation. Notez que de nombreux micro-onduleurs et onduleurs modernes intègrent déjà certaines de ces protections.
La mise à la terre
La mise à la terre est un point fondamental de la norme NFC 15-100 et du guide UTE C 15-712-1. Elle concerne plusieurs éléments de votre installation solaire :
- Les cadres des panneaux solaires : chaque panneau doit être relié à la terre via son cadre métallique. Les connecteurs de mise à la terre spécifiques doivent être utilisés pour assurer un contact fiable et durable.
- La structure de montage : les rails, les fixations et tous les éléments métalliques du système de montage doivent être reliés à la terre par une liaison équipotentielle. Cette liaison garantit que tous les éléments conducteurs sont au même potentiel électrique, éliminant le risque de choc électrique.
- L'onduleur : le boîtier métallique de l'onduleur doit également être raccordé à la terre de l'installation via le conducteur de protection (fil vert-jaune).
La section du conducteur de terre doit être adaptée à l'installation (minimum 6 mm² en cuivre pour la liaison équipotentielle des panneaux). Toutes ces liaisons doivent être raccordées à la barrette de terre principale du tableau électrique de votre habitation.
Les sections de câbles
Le dimensionnement correct des câbles est une exigence essentielle de la norme NFC 15-100 et du guide UTE C 15-712-1. Un câble sous-dimensionné peut provoquer un échauffement excessif et un risque d'incendie.
- Côté DC (panneaux vers onduleur) : les câbles solaires doivent être de type DC, résistants aux UV et aux intempéries (norme EN 50618). La section courante est de 4 mm² pour les installations jusqu'à 3 kWc environ, et de 6 mm² pour les installations plus puissantes ou lorsque la distance entre les panneaux et l'onduleur est importante. Le courant maximal admissible du câble doit être supérieur au courant de court-circuit de la chaîne de panneaux, avec une marge de sécurité d'au moins 25 %.
- Côté AC (onduleur vers tableau) : la section dépend de la puissance de l'onduleur et de la longueur du câble. Pour un onduleur monophasé de 3 kW, un câble de 2,5 mm² est généralement suffisant sur des distances courtes. Pour des puissances supérieures ou des longueurs plus importantes, il faudra passer en 4 mm² ou 6 mm² pour limiter les chutes de tension.
Le calcul précis de la section de câble doit tenir compte de l'intensité maximale, de la longueur du parcours, du mode de pose (encastré, apparent, en chemin de câble) et de la température ambiante. En cas de doute, surdimensionnez toujours plutôt que de sous-dimensionner.
Le rôle du Consuel dans la conformité
Le Consuel (Comité National pour la Sécurité des Usagers de l'Électricité) est l'organisme agréé par l'État français pour délivrer les attestations de conformité des installations électriques. Son intervention est obligatoire avant tout raccordement au réseau public d'électricité, que ce soit pour une installation neuve ou pour l'ajout d'une production photovoltaïque.
Voici comment se déroule le processus :
- Demande d'attestation : vous devez remplir le formulaire Consuel correspondant à votre situation (formulaire jaune pour les installations de production, souvent le cerfa spécifique aux installations photovoltaïques). La demande peut se faire en ligne sur le site du Consuel.
- Visite d'inspection : un inspecteur du Consuel se déplace à votre domicile pour vérifier la conformité de l'installation. Il contrôle notamment la présence et le bon dimensionnement des protections AC et DC, la mise à la terre, le repérage des circuits, l'étiquetage réglementaire et la qualité générale du câblage.
- Délivrance de l'attestation : si l'installation est conforme, le Consuel délivre l'attestation. En cas de non-conformité, un rapport de défauts est émis et vous devez effectuer les corrections avant une nouvelle visite.
- Transmission à Enedis : l'attestation est transmise au gestionnaire de réseau Enedis, qui peut alors procéder au raccordement et à la mise en service de votre installation.
Le coût de l'attestation Consuel est d'environ 150 € TTC (tarif 2026). C'est un investissement modeste au regard de la sécurité qu'il garantit et de son caractère obligatoire pour vendre ou autoconsommer votre production avec injection du surplus.
Kit solaire et conformité : ce qui est inclus
Si vous optez pour un kit solaire en autoconsommation, la question de la conformité se pose dès l'achat. Les kits de qualité sont conçus pour faciliter le respect des normes et incluent généralement :
- Un coffret de protection AC pré-câblé : comprenant le disjoncteur, le différentiel et le parafoudre adaptés à la puissance du kit. Il vous suffit de le raccorder au tableau électrique selon le schéma fourni.
- Des câbles correctement dimensionnés : câbles solaires DC de section adaptée (4 mm² ou 6 mm²) et câbles AC de section appropriée à la puissance de l'onduleur.
- Des connecteurs MC4 certifiés : pour les raccordements côté DC, garantissant une connexion fiable et étanche.
- Un guide d'installation détaillé : incluant les schémas de câblage conformes à la NFC 15-100 et au guide UTE C 15-712-1, ainsi que les instructions de mise à la terre.
Chez Panosolaire, nos kits solaires sont conçus pour répondre aux exigences de la norme NFC 15-100 et du guide UTE C 15-712-1. Chaque kit inclut le matériel de protection nécessaire et une documentation technique complète pour vous guider pas à pas dans votre installation. Retrouvez également tous nos accessoires et matériel électrique pour compléter votre installation en toute conformité.
Les erreurs fréquentes à éviter
En tant que spécialistes de l'installation solaire, nous constatons régulièrement certaines erreurs récurrentes qui compromettent la conformité et la sécurité des installations. Voici les principales à éviter absolument :
- Absence de mise à la terre des panneaux : c'est l'erreur la plus fréquente. Les panneaux et la structure métallique doivent impérativement être reliés à la terre. Sans mise à la terre, un défaut d'isolement peut rendre le cadre des panneaux dangereux au toucher.
- Section de câble insuffisante : utiliser des câbles trop fins entraîne un échauffement excessif, des pertes de production et un risque d'incendie. Respectez toujours les sections minimales préconisées par le fabricant et les normes.
- Absence de parafoudre : même si votre zone géographique n'est pas classée à haut risque de foudre, un parafoudre reste très fortement recommandé. Les panneaux solaires en toiture sont particulièrement exposés aux surtensions atmosphériques.
- Raccordement sur un circuit existant : connecter l'onduleur sur une prise murale existante ou sur un circuit déjà utilisé est une erreur grave. La norme NFC 15-100 impose un circuit dédié avec ses propres protections pour la production photovoltaïque.
- Oublier le Consuel avant de contacter Enedis : sans attestation de conformité du Consuel, Enedis refusera de raccorder votre installation au réseau. Cette étape ne doit pas être négligée, même pour une installation en autoconsommation totale si vous souhaitez rester connecté au réseau.
- Étiquetage manquant : la norme impose un étiquetage clair signalant la présence d'une source de production photovoltaïque sur le tableau électrique et au niveau du coffret DC. Cet étiquetage est essentiel pour la sécurité des pompiers et des techniciens intervenant sur l'installation.
Questions fréquentes
Faut-il un électricien pour être conforme à la NFC 15-100 ?
Légalement, un particulier a le droit de réaliser lui-même son installation électrique, y compris le raccordement d'une installation photovoltaïque. La norme NFC 15-100 ne distingue pas entre un travail réalisé par un professionnel et un travail réalisé par un particulier : les exigences de conformité sont les mêmes. Cependant, si vous n'êtes pas à l'aise avec les travaux électriques, il est vivement recommandé de faire appel à un électricien qualifié, au moins pour la partie raccordement au tableau. Dans tous les cas, l'inspection du Consuel vérifiera la conformité de l'installation, quel que soit son auteur.
La norme est-elle la même pour les installations au sol ?
Oui, les exigences de la norme NFC 15-100 et du guide UTE C 15-712-1 s'appliquent de la même manière aux installations au sol et aux installations en toiture. Les obligations en matière de protection AC, de protection DC, de mise à la terre et de dimensionnement des câbles sont identiques. La seule différence concerne la mise à la terre de la structure : pour une installation au sol, la structure de montage doit être reliée à un piquet de terre dédié ou au réseau de terre existant du bâtiment, selon la configuration.
Que risque-t-on en cas de non-conformité ?
Les risques d'une installation non conforme sont multiples et sérieux :
- Risques pour la sécurité : électrocution, incendie d'origine électrique, dommages matériels. La norme NFC 15-100 existe pour vous protéger, vous et votre famille.
- Refus de raccordement : sans attestation Consuel, Enedis ne raccordera pas votre installation au réseau et vous ne pourrez pas bénéficier de la revente du surplus ou de l'obligation d'achat.
- Problèmes d'assurance : en cas de sinistre (incendie, dégât des eaux) lié à une installation non conforme, votre assureur peut refuser de vous indemniser ou réduire considérablement la prise en charge.
- Sanctions administratives : dans certains cas, une installation non conforme peut entraîner des sanctions de la part de la commune ou du gestionnaire de réseau.
La mise en conformité est donc non seulement une obligation légale, mais aussi une garantie de tranquillité pour profiter sereinement de votre installation solaire pendant des décennies.
Vous êtes prêt à passer à l'action ? Découvrez nos kits solaires conformes aux normes, livrés avec tout le matériel de protection électrique nécessaire. Besoin de compléter votre installation ? Consultez notre gamme d'accessoires et matériel électrique pour une conformité totale. Et si vous avez la moindre question, notre équipe technique est à votre disposition pour vous accompagner dans votre projet solaire.
